THORENS® Elektronik

Elektronische Ersatzteile für diverse THORENS® Plattenspieler

ACHTUNG !!! Für elektronische NOS Baugruppen aus dem alten Thorenslager, kann auf Grund fehlender Testmöglichkeit, keine Garantie übernommen werden!!!

Das TPN 2000 bzw AMBIANCE Netzteil finden sie unter https://plattenspieler-reparatur.de/netzteil-ambiance-fuer-thorens/

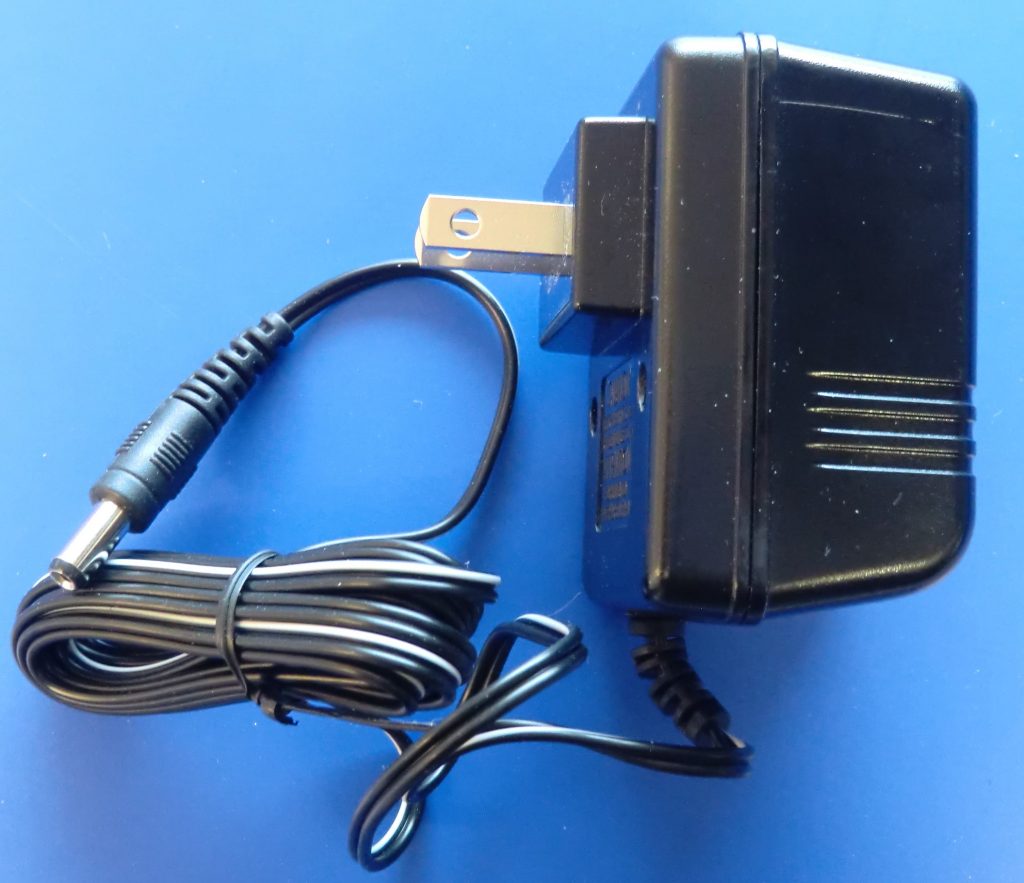

Original Thorens Steckernetzteil
16V AC verstärkte Ausführung 500mA. Passend bei allen alten Thorens Geräten mit Steckernetzteil.  TD146/ 147/ 160E/ 166/ Ur170/ 180/ Ur190/ 280/ 290/ 295/ 316/ 318/ 320/ 321/ 325/ 350/ 2001/ 3001/ Jubilee/ Ambiance/ Concrete. Ersetzt auch Art:4150060 /83. Qualitätsware!!  Art:Art:9800869  29,90 EUR

Netzteil original Thorens für TD104 und TD105  out: 10V/300mA  Art:4150060 geringe Lagerspuren   39.-EUR

Netzteil original THORENS seltene verstärkte Ausführung 15V AC (Leerlauf 18V AC) 1240mA 50Hz. Wurden für TD520/521 geliefert (nur noch 2 Stück verfügbar) 49.-EUR

Netzteil original THORENS made by FRIWO für TD520/521/535  18VAC 500mA 50Hz Art:4150084 (AUSVERKAUFT)

Netzteil für THORENS TD520/ 521/ 535 out: 18V AC 1000mA 50Hz mit spezial Thorens AC Stecker  Art:4150084  NOS 49.-EUR

Netzteil original Thorens (mit Aufdruck)  in: 110/220V (umschaltbar)  50Hz out: 16V AC 160mA   29.-EUR

Netzteil original Thorens (mit Aufdruck) für PPA-990 out: 6-9V DC 300mA 50Hz Art:4150061  39.-EUR
(Der Eingang des PPA-990 ist zwar mit 12V beschriftet, geliefert wurden aber diese Netzteile da die Leerlaufspannung höher liegt)

Netzteil original Thorens TD402/403DD in: 100-240V 50/60Hz, out: 24V DC 1500mA. inkl. weltweite Adapter Art:TWGPE036W241551  29,90 EUR

Netzteil original THORENS für TD148A/ 103A /170-1/ 170-2/ 190-1/ 190-2/ 158/ 235/ 240-1/ 240-2/ MM005 verstärkte Version in: 100-240V 50/60Hz  –  out: 12V DC 300mA  Art:1285417  20.- EUR

Netzteil original THORENS TD203/206/209/1500 – in: 100-240V 50/60Hz  – out: 12V DC 1A  Art:1295116  oder 6624204118  29,90 EUR

Netzteil original THORENS TD309/1500 – in: 100-240V 50/60Hz  – out: 12V DC 1,25A  39.-EUR

Netzteil original Thorens für MM002/008/008ADC  in: 100-240V 50/60Hz  out: 24VDC 630mA Art:9999319  29.-EUR
https://vinylnerds-sw.icweb.de/Byzo/Pictures/202006/9999319.jpg


Steuerteil PS800
(Controll Unit / Motorsteuerung) für Thorens TD800, 810, 850 und Acryl Serie TD2010, 2015, 2030 und 2035 Art:6624204181  379.-EUR
Reparatur PS800
mit kompletter Überholung, wenn sie ihr defektes Gerät einsenden 197.-EUR pauschal

Steuerplatine Thorens TD350 (TPN4005 – Controll Unit) – komplett erneuert und getestet   289.-Euro

Netzteil KXT4825 2x12VAC/500mA für PS800/ TD550/ TD350 – wird aus Qualitätsgründen durch NT550 ersetzt.

Netzteil NT550 für PS800 und für TD550 sowie TD350. Verbesserte und verstärkte Version mit Premium Ringkerntrafo, (absolut kein Brumm mehr) keramischer Sicherung und Ein/Aus Schalter im Kunststoffgehäuse. Input: 230V (115V auf Anfrage möglich) / out: 2x12AC 1000mA  179.-EUR

Netzteil für Thorens Prestige. Verbesserte und verstärkte Version mit Premium Ringkerntrafo, (absolut kein Brumm mehr) keramischer Sicherung und Ein/Aus Schalter im Kunststoffgehäuse. 4-polige Diodenbuchse. Input: 230V (115V auf Anfrage möglich) / out: 2x19V AC  2x650mA Art:7826002  219.-EUR

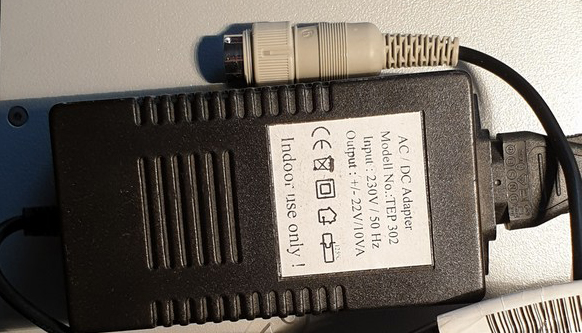

Thorens AC/DC Adapter TEP302 für Phonostufe TEP302. in: 230V 50Hz / out: +/-22VDC 10VA  AUSVERKAUFT

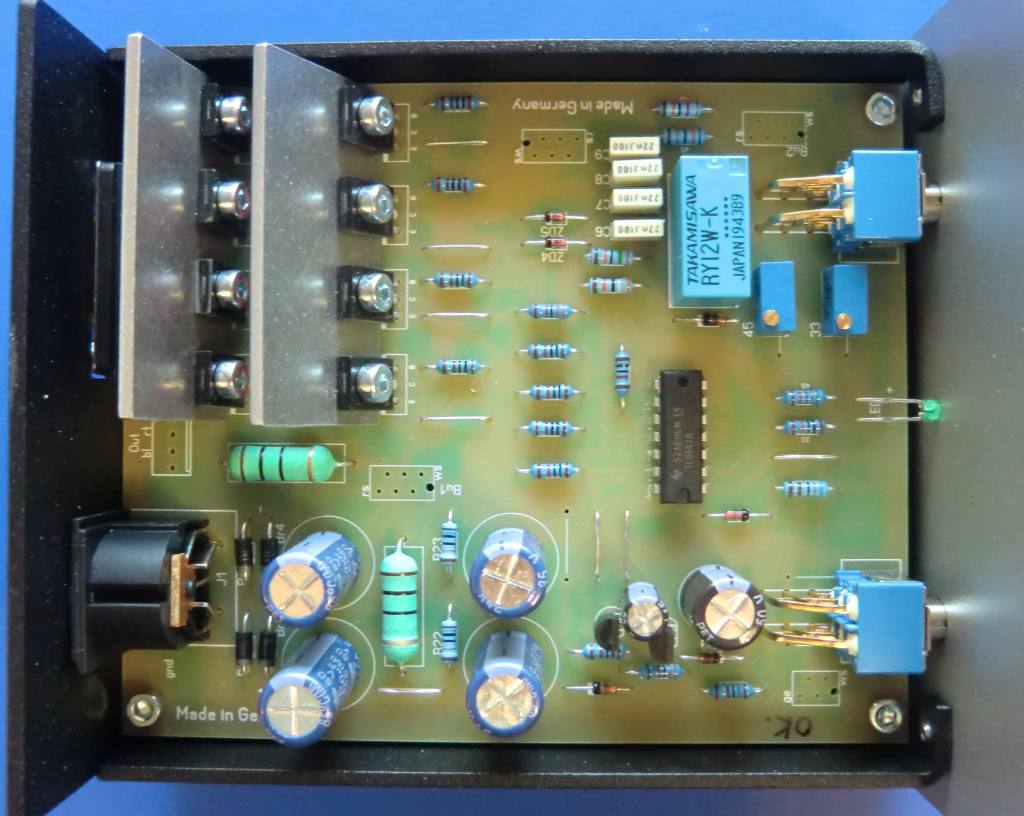

Thorens NT900 Power Supply für TD903/905/907 in: 230V 50Hz / out: +/-15VDC 18VA  (es steht zwar 24V auf dem Gerät geliefert wurden aber diese Netzteile)   197.-EUR
Thorens NT900
für Phonostufe TEP302  in: 230V 50Hz / out: +/-22VDC 18VA   199.-EUR  (AUSVERKAUFT)

Thorens Power Supply Cable für TD90x  Art:8210101010  AUSVERKAUFT

Netzteil Thorens/Restek Vorverstärker V1 und V2a. Neue verbesserte Version von Restek mit besserer Siebung. Auch als Upgrade sehr gut geeignet. Ersatz für das alte Friwo Netzteil.
out: 2x20V DC 333mA.  Art: 9999225  85.-EUR   auf Anfrage

Netztrafo TD524, TD738  komplett mit Spannungswähler und Netzteilstecker Art:4150072 bestehend aus 4150043 + 4191074 + 4204135  NOS  179.- EUR

Ringkerntrafo TD524, TD535, TD738  Art:4150043  NOS  149.-EUR

Netzteilplatine komplett TD524, TD535 Art:7825100  89.-EUR

Spannungswähler TD524, TD738, EMT938  unbedruckt Art:4191062  bzw Art:4191074 NOS  29.-EUR

Tachometer Board Thorens TD524, TD738  NOS  125.-EUR

Distanzring PVC  TD524, TD738  NOS Art:6220036  45.-EUR

Distanzring Metall  TD524, TD738  NOS  59.-EUR

Motorspule  TD524, TD738  NOS  250.-EUR

Stufenschalter Drehschalter für Thorens Steuerplatine mit Schalthebelfläche. Spezialversion, Originalteil,  Art:4182117 auch C1288999. Bei der ersten TD3xx Reihe muss von innen mit einem Bohrer D=12mm das Holz 30mm tief aufgebohrt werden, da es nur noch die kurzen Stufenschalter mit der Achsverlängerung gibt.  19.- EUR

Stufenschalter Drehzahl 33/45/78 mit Montageplatte. Sonderausfühtung mit kurzer Achse und Schaltknebelfläche für Thorens TD170-2, 190-2, 240-2, 103A, 235 und diverse DUAL (z.B.CS550)  C1288999  23.- EUR

Platine Thorens TD903/ 905/ 907 Drehzahlwähler mit Stufenschalter
Achslänge 20mm  29.-EUR
Achslänge 30mm  39.-EUR

Achsverlängerung für TD3xx, 5xx,  Länge 34mm – verlängert die Achse des Schalters um ca. 25mm  7.- EUR

Stufenschalter / Drehschalter Sonderlänge für Steuerplatine TD524 / TD738   22.-EUR

Thorens Netzschalter/ Ein-Schalter TD126/127/226 auch für das Flutlicht vom TD226. Achslänge 14mm Art:4182077  24.- EUR
Thorens Netzschalter/ Ein-Schalter TD524, TD738  Achslänge 24mm Art:4182111  29.-EUR

Thorens Netzschalter/ Ein-Schalter UL Version (Nordamerika Kanada) TD126   Art:4182086  32.- EUR

Potentiometer Pitch TD105 Art:4121387 NOS 9.-EUR

Potentiometer Pitch TD126 MK I / III 10K Ohm (Platine vertikale Trimmerreihe) extra lange AnschlüsseArt:4121380 (passt nicht bei II / IV die hatten ein Doppelpoti) 14.-EUR

Potentiometer Pitch TD126 MKIII 1K Ohm (Platine mit horizontaler Trimmer Reihe) extra lange AnschlüsseArt:4121401 14.-EUR

Stufenschalter / Mode Schalter Lift (ML/L/0) TD126 I / II / III / IV Art:4182085 21.-EUR

Pitch Potentiometer TD126 II+IV /TD127 hochwertige Ersatzlösung für Art:4121338 . Größe perfekt. Achse muss gekürzt und evtl. Anschlussdrähte verlängert werden. 17.- EUR

Pitch Potentiometer Thorens TD520/521 mit Fläche an der Achse für den Drehknopf Art:4540012 19.-EUR

Potentiometer Motorsteuerung Piher rot, 100K linear, gekapselt Art:4121333  0,50 EUR

Schnappschalter TD16x und andere  (Originalhersteller)   Art:4183014   9.- EUR

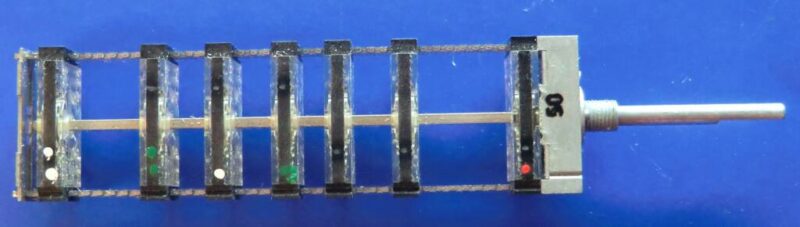

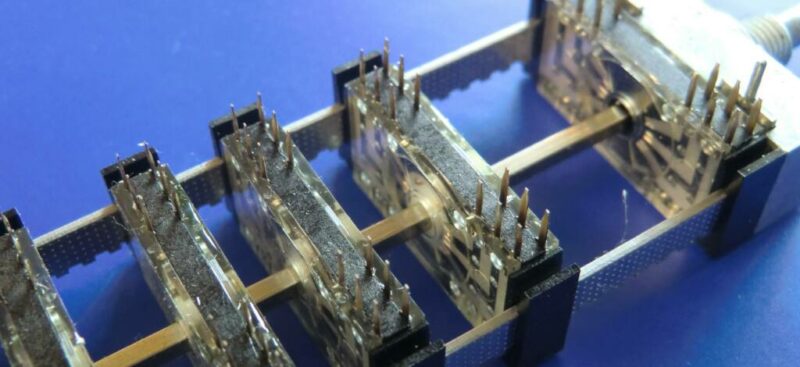

Stufenschalter Proton Phonocord 8 Schaltstellungen, 7 Ebenen, 12 Kontakte 29.-EUR

Stroboskoplampe LED in orange für TD125/126 – als Ersatz für die fast nicht mehr erhältlichen Glimmlampen (rechtes Bild) 1:1 Austausch. Kein Löten erforderlich.
Es empfiehlt sich, ein Stück dünnes weißes Papier zwischen Lampe und Prisma als Diffusor einzulegen. Damit kann die Ablesbarkeit gesteigert werden. Art:4107081N  24.-EUR

Stroboskop Glimm Lampe Thorens Art:4107081 Originalteil NOS – geprüft  34.-EUR

Stroboskop Glimm Lampe Thorens mit Kontaktfedersatz NOS Art:4107081K  89.-EUR

Lämpchen für die Tasten Thorens TD126/127/226  Art:4107110   3.- EUR

Lampenfassung mit Kontakten für Thorens TD126/127/226 Art:7832012  8.-EUR

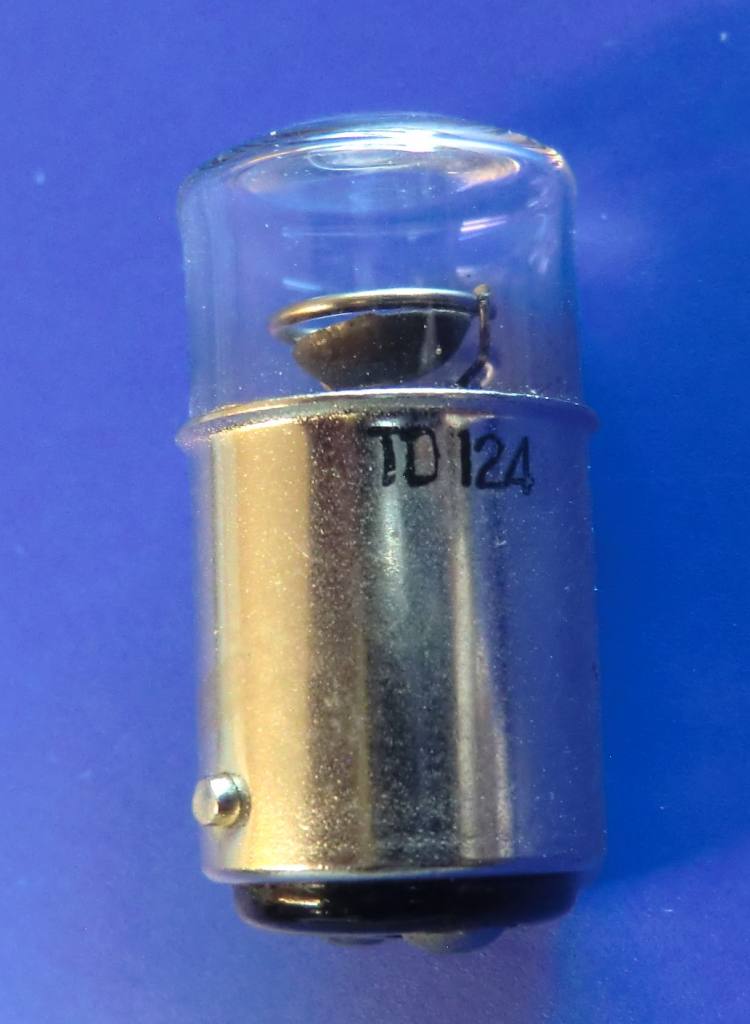

Neon Lampe Thorens TD124 I+II  Art:AE269  NOS  59.-EUR

Pilot Lampe für die Beleuchtung der Thorens Consequence Serie  Größe 6x30mm  4.-EUR

Miniatur Glassockellampe La1 für Thorens TD125 MK I und II Platine. Sockel W2x4.6d. Wert wie Osram Originallampe. Extrem selten!  10.- EUR

Anschlussterminal Thorens TD2001 mit Abschaltplatine und Ground Art:7895117 NOS  89.-EUR

Anschlussterminal Thorens TD2001 mit Abschaltplatine und Ground, alte Version, Metallbügel. Art:7895017  89.-EUR

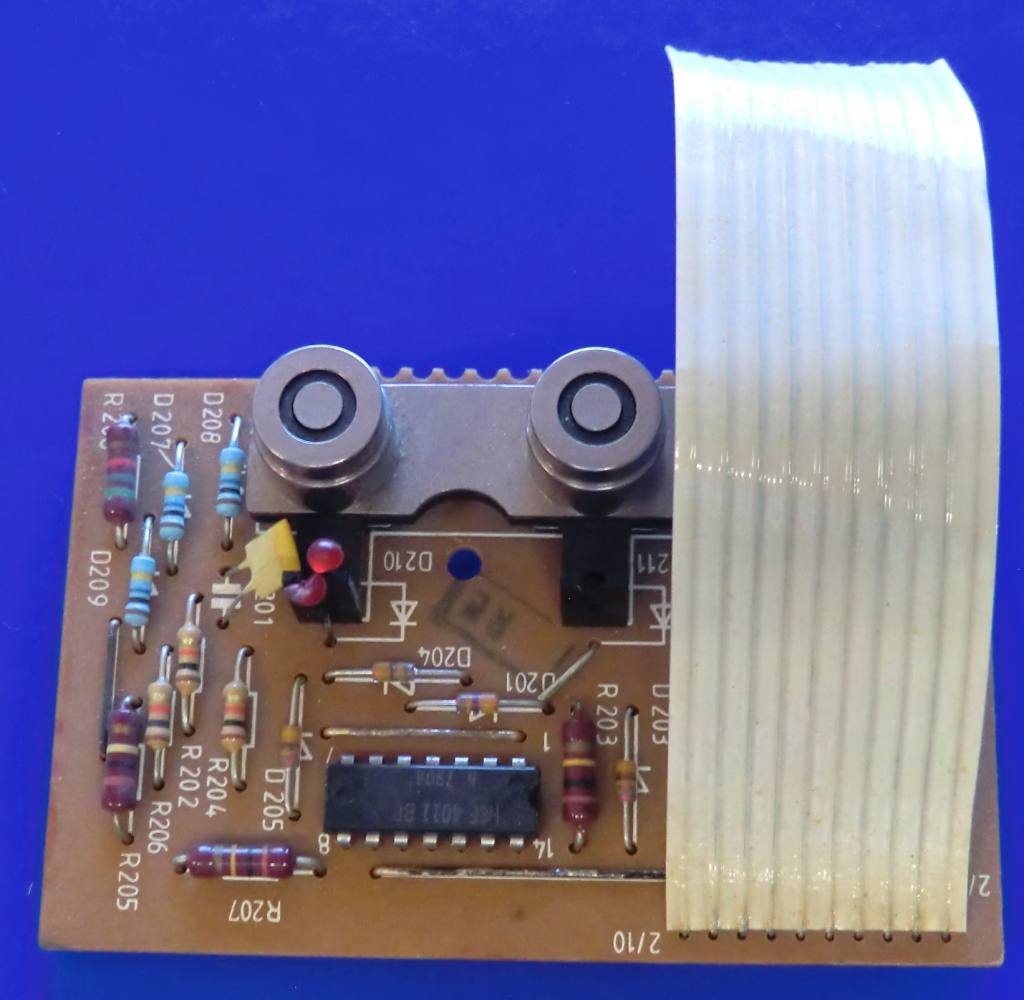

Platine Thorens Endabschaltung unter Tonarm TP90 für TD160S, TD320, TD325, TD520, TD2001 auch bei TD318 mit TP21 Art:6886013 bzw 7646111  29.- EUR

Platine Thorens Endabschaltung unter Tonarm TP50 Art:6888050  29.- EUR

Platine Thorens Endabschaltung unter Tonarm TP28 komplett mit NF Verkabelung, Erdung und TD318 Durchführungstülle (auch erhältlich ohne Durchführungstülle für TD280)  Art:7643012  39.- EUR

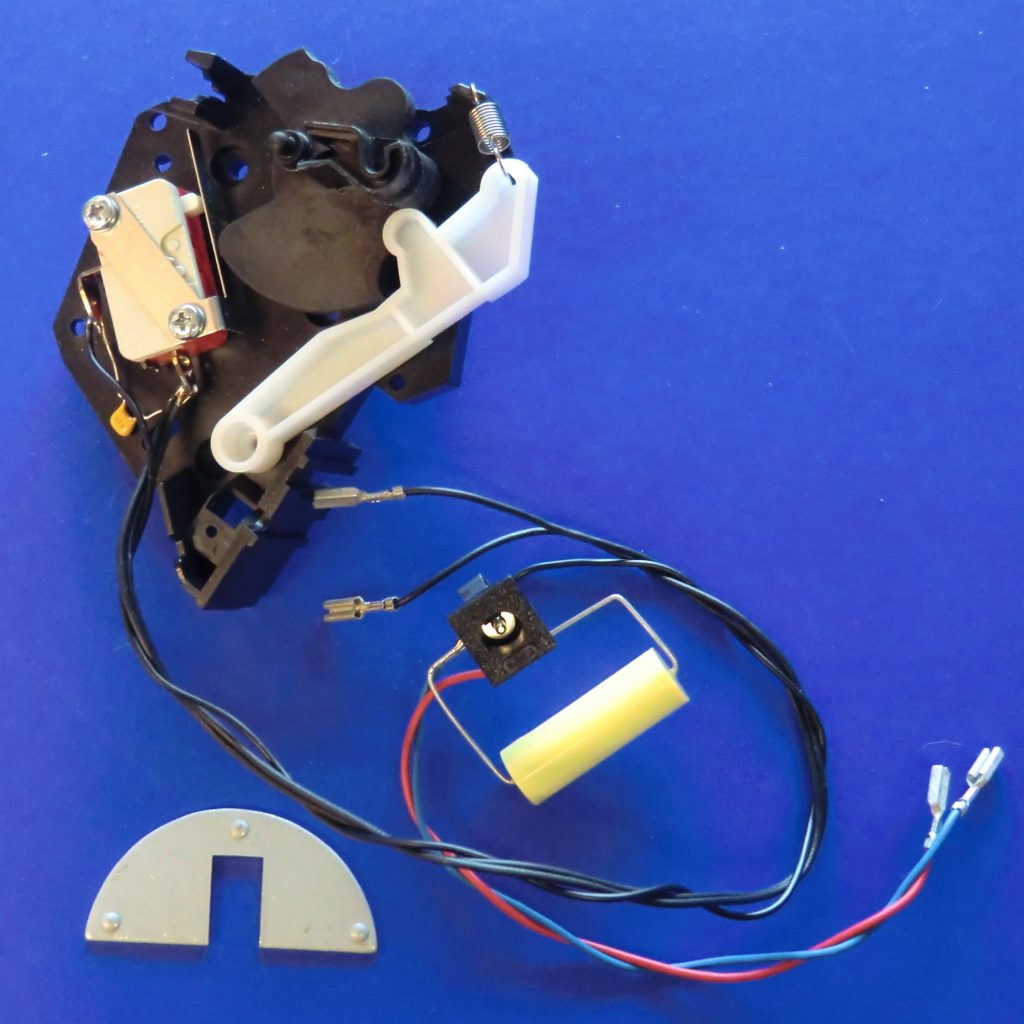

Platine Thorens Endabschaltung komplett mit NF Verkabelung, Erdung, „gold“ Stecker (unter dem Tonarm TP90) für TD160S, TD325, TD520 auch verwendbar bei TD318 mit TP21 Art:7520028   49.- EUR

Platine Thorens Endabschaltung „Werks Tuning Version“ komplett mit Oelbach NF1 Kabel und Thorens „gold“ Steckern für TD160S, TD325 und TD520 mit TP90 Art:7520028-1     79.- EUR

Platine Thorens TD524 Endabschaltung komplett Art:7825090  100.-EUR

NF Anschlusskabel original Thorens, mit Chromstecker und Durchführung, ohne Erdungskabel, für TD3xx  Art:7643035 14.- EUR

NF Anschlusskabel original Thorens, mit „gold“ Steckern und Durchführung, ohne Erdungskabel, für TD3xx  19.- EUR

Platine Thorens Endabschaltung komplett mit NF Verkabelung, Erdung,  (unter dem Tonarm TP16MKIII / IV + TP21) für TD320 mit Durchführungstülle  Art:7886011  AUSVERKAUFT

NF Anschlusskabel original Thorens, für Tonarm TP50, Chromstecker, mit Durchführung, ohne Erdungskabel in der Durchführung! und 5-Pin Platine für TD3xx  Art:7888011  17.- EUR

NF Anschlusskabel original Thorens, für Tonarm TP16 mit 4 Pin Terminal und Erdung  Art:7862018  17.- EUR  AUSVERKAUFT

NF Anschlusskabel original Thorens, mit Chromstecker und Erdung  Art:7862018   14.- EUR

NF Anschlusskabel original Thorens, mit Chromstecker OHNE Erdungsdraht  Art:7848013  10.- EUR

Erdungskabel / Masseleitung  mit Flachstecker vergoldet l=150cm für Plattenspieler  Art:7886015  6.-EUR

Erdungskabel komplett für Thorens TD550/ TD90x/ TD350 Länge auf Wunsch 75cm oder 1,5m 11.-EUR

Lötleiste 5-Polig  zur Verbindung der Tonarmkabel mit den Cinch Leitungen Art:4206083  6.- EUR

Erdungsanschluss 2-Fach Art:4203325  1.-EUR

Steuerplatine für TD14x und 16x mit Sensor Endabschaltung ( geprüfte NOS Lagerware – Elkos ersetzt) Art:7848015 85.- EUR

Steuerplatine für 160S MK-IV / V OHNE Sensor Endabschaltung (geprüfte NOS Lagerware – Elkos ersetzt)  79.- EUR

Regulation Board Thorens TD295 MKIV aktuelle Neuware, Lötanschlüsse Art:1940675144 (passt auch, leicht verändert, bei TD700)  107.- EUR

Regulation Board Thorens TD295 MKIV Art:1940675144 + Switchboard Art:1940675142  149.- EUR (noch 1 Stück)

Regulation Board Thorens TD295 MKIV Art:1940675144 + Switchboard Art:1940675142 + shut off Board Art:1940675143 + Motor M400 Art:1942390010/30 + Motorpulley   296.-EUR  (letztes Set)

Endstufenplatine Thorens TD126 MK II / TD127 NOS Art:6832036  89.- EUR

Motor Driver Board TD105 Art:7605014  + Speed Selector Board TD105 Art:7605015  60.- EUR
Geberplatte für Endabschaltung
(optisch unterschiedlich aber technisch gleich) Art:7605005  15.-EUR

Motor Driver Board TD104 Art:7604014  + Speed Selector Board TD104 Art:7605015  50.- EUR

Steuerplatine (Motorcontroller) für Thorens TD110 NOS  Art:7845010  45.-EUR

Steuerplatine (Motorcontroller) für Thorens TD115, TD115S NOS  Art:7846002  45.-EUR

Endabschalter unter Tonarm für TD115 MK nix und II  Art:7883002   25.-EUR

Steuerplatine für Thorens TD115 MKII  NOS  Art:7846054  60.- EUR

Stroboskop TD115 MKII komplett mit Kabel  Art:7845035  35.-EUR

Netzteil TD110/TD115 mit Schalter S1 + S2  Art:7845032  39.-EUR

Steuerplatine für Thorens TD180 NOS  Art:7180009 / 7180030  45.- EUR

Sender Lampe TD180 12V/50mA in Lampenfassung Art:4180009 + 4180008  12.- EUR

Empfänger Sensor RPP131 für TD180  NOS  Art:4180007  3.- EUR

D7 Empfangssensor SFH-225FA im Halter NOS  9.- EUR

Sende Diode SFH-409 im Halter  (Produktionsware mit Kleberresten)  9.-EUR

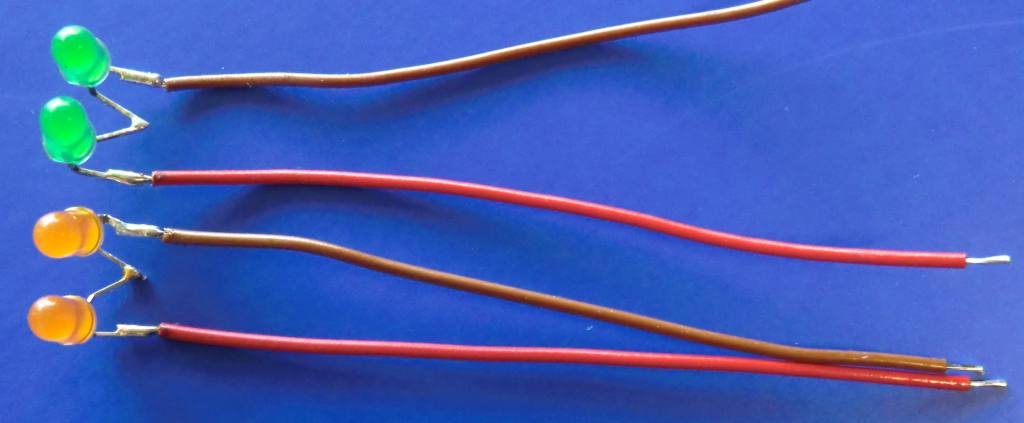

Sensor LED (Sender) für Thorens Endabschaltung NOS Art:4104016   2.- EUR

Sensor Photodiode (Empfänger) für Thorens Endabschaltung NOS Art:4104017   2.- EUR

Thorens IR Empfangssensor Siemens SFH-225FA  Art:4104054  4.- EUR

Thorens IR Sendediode Osram SFH-409  Art:4104053  4.- EUR

Pitch Regler TD535 original Thorens  Art:4121395   24.- EUR

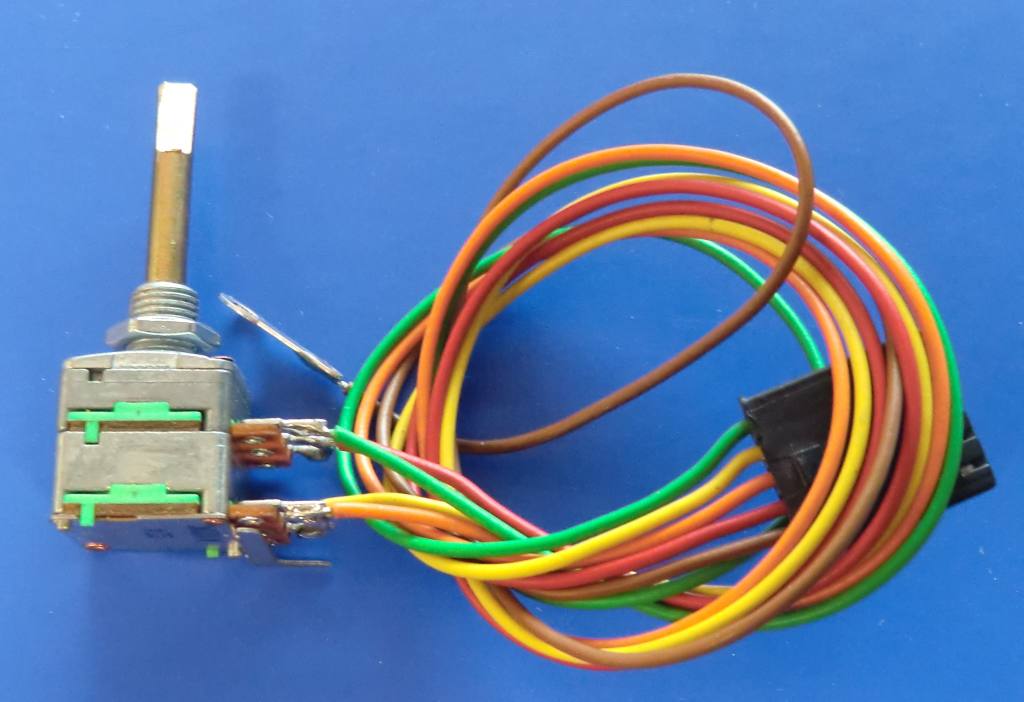

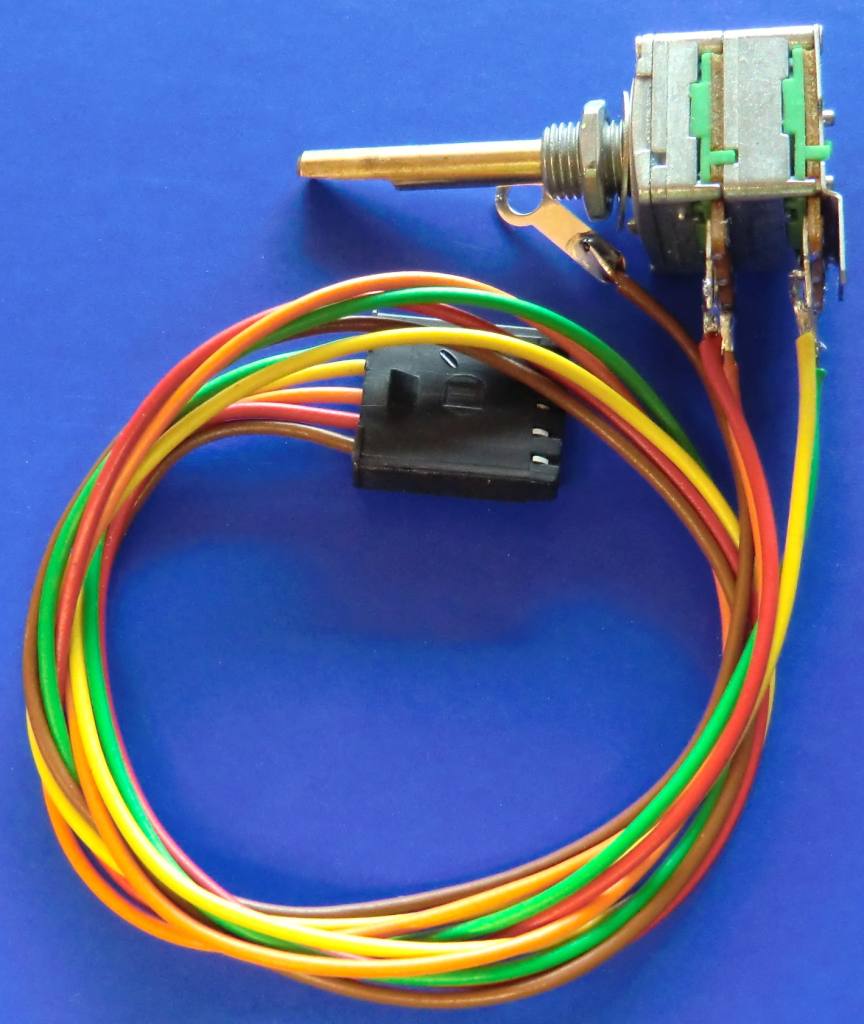

Pitch Regler TD535 original Thorens mit Verkabelung
(plug and play)   39.- EUR

Pitch Regler Knopf TD535 in schwarz oder silber  Art:4260160  9.-EUR

Relais Endabschaltung auf Steuerplatine RS101 für TD14x/16x  Art:AZ5-120   9.-EUR

Taster für Steuerplatine Originalteil zum Einlöten  Art:4184100  6.- EUR

Niedervoltstecker speziell für Thorens 1,95 x 4,95  (Originalstecker vom TPN2000)  Art:738018  5.- EUR

Stecker 6 polig FranzBinder male Art:7938050 für Kopfhörerausgang EMT938 und andere NOS  12.-EUR

Buchse 6 polig FranzBinder female NOS 12.-EUR

Thorens AC Buchse (eckig) mit Phasenschieber-Kondensator und Motoranschlusskabel NOS 25.-EUR

Thorens AC Strombuchse mit Anschlusskabel zur Platine. (eckig zum Einschieben) NOS Art:7646024  19,90 EUR

Thorens AC Buchse eckig  Art:4204306  12.-EUR

Thorens AC/DC Buchse mit Anschlusskabel zur Platine. Oval zum Schrauben oder zum Nieten NOS Art:  19,90 EUR

DC Anschlussbuchse Thorens TD148A und Andere mit Kabel. NOS  15.-EUR

Thorens AC/DC Buchse oval zum Schrauben oder zum Nieten (Schraubengewinde vorgeschnitten zum leichteren Eindrehen) Art:4204241  14.-EUR

Sicherungshalter Einsatz für Sicherung 6,3×32  Art:4191070  4.-EUR

Sicherungshalter versilbert Printmontage für Sicherung 5×20 bei TD125/126/127/227  Paar 2.- EUR

Sicherungshalter versilbert Printmontage für Sicherung 6,3×30 bei TD125/126/127/227  Paar 2.- EUR

Spezial Kondensator Thorens Motorsteuerung 0,015µF bzw. 15000F max 1% Art:4123625   2 Stück  5.-EUR

Kondensator Motorsteuerung 1nF (0,001µF) 100V 5% Art: 4132441  1.-EUR

Kondensator Motorsteuerung 0,1µF 100V 5% Art: 4133504  1.-EUR

Kondensator Motorsteuerung 1µF 100V 5% Art: 4132559  1.-EUR

Kondensator Motorsteuerung 1800pF 63V 0,625% Art: 4132536  1.-EUR

Phasenschieber Kondensator original 4,7µF 100V blau oder grün für Steuerplatine TD14x 16x  Art:4132568  3.-EUR

Phasenschieber Kondensator 4,7µF 100V Art:4281018 (direkt an der AC Buchse)  4.-EUR

Phasenschieber Kondensator 6,8µF 250V Art:4130025  4.-EUR

Phasenschieber Kondensator 0,33µF 630V Art:4132645  (für 220V Geräte wie TD160, 165, 145)  3.-EUR

Entstörkondensator (Einschaltknacken) 0,047µF 250V AC X2  Art:4132240  4.-EUR

Entstörkondensator Art:CB963 für TD124 I+II  4.-EUR

Transistor 2N4403 PNP Art:4101447  0,20 EUR

Phono Vorverstärker Platine Thorens TD170-1 EV (mit eingebautem Phonoverstärker) Art:C1288085  79.- EUR

Motorsteuerung/ Stromversorgung/ Drehzahlregelung  Thorens TD206, TD209 Art:C1296028  44.-EUR

Motorsteuerung/ Stromversorgung/ Drehzahlregelung  Thorens TD203  Art:2032018  29.-EUR

Motorsteuerung/ Stromversorgung/ Drehzahlregelung  Thorens TD309  Art:C1295040  59.-EUR

Ground Board Thorens TD309  Art:C1295120  16.-EUR

Sicherungsplatte TD126/127/226 Art:7832030  29.-EUR

Sicherungsplatte TD125 Art:S830-78  29.-EUR

Thorens Tonarmlift Steuerung TD226 links  NOS Art:6836047   98.- EUR

Platine Thorens TD550 Speed select  79.-EUR

Platine Thorens TD550 Speed Adjust  89.-EUR

Platine Thorens TD550 und TEP302 Beleuchtung  89.-EUR

Platine Thorens TD550 Power und Start  79.-EUR

Platine Thorens TD550 Control Board  330.-EUR

Platine Bedieneinheit Thorens TD524 (unbestückt) Art:6825099  49.-EUR

Platine Motorsteuerung TD535 (unbestückt) Art:6540003  49.-EUR

Platine Steuerung TD 520/521 (unbestückt) Art:6520001  39.-EUR

Anschlussterminal Thorens TD206 / TD209. Komplett mit Ground Board, Cinch und DC Buchse.  49.-EUR
Anschlussterminal Thorens TD206 / TD209. Mit Ground Board und Cinch. OHNE DC Buchse.  39.-EUR

RCA (Cinch) Buchsen Set für Thorens TD309/209/206 und andere. Bestehend aus 1x C1295094 (rot) + 1x C1295038 (schwarz) Einbaudurchmesser 6mm  4.-EUR

RCA (Cinch) Anschlußbox Acryl für TD2010/ 2015/ 2030/ 2035 unter dem Tonarm
H=24mm (
mit 2 Bohrungen) Buchsen Einbaudurchmesser 7,2mm  29.-EUR
H=19mm
(mit 2 bogenförmigen Langlöchern) Buchsen Einbaudurchmesser 7,2mm  29.-EUR

Fernsteuerung TD524 inkl. Stecker (6835064), Pins, Gehäuse, Halteklammer und Schaltplan Art:6825119  79.-EUR

Platinenreparatur für alle Steuerplatinen – die Drehzahl muß nach dem Einbau der Platine noch abgeglichen werden! (nicht bei Steuerungen 14x/16x)

Wir nehmen KEINE Bastlerplatinen mehr an, bei denen schon irgendwelche Leute Reparaturversuche unternommen haben!!

Platine TD125 MKI (nur im Austausch) komplett überholt. Art:7830225 195.- EUR
Platine TD125 MKII (nur im Austausch) komplett überholt. 175.- EUR
Platine TD126 MKIII 6834212 / 6834012 (nur im Austausch) komplett überholt. 230.- EUR
Platine TD126 MKIII Version mit Ansteuerung Lift Dynavector DV505 6834212 (nur im Austausch) überholt. 230.- EUR
Platine TD126 MKIII BC -Version ohne Liftmotor (nur im Austausch) komplett überholt. 185.- EUR
Platine TD126 MK II BC -Version ohne Liftmotor – Art:7832008, Platinennummer 6832012 komplett überholt. 200.- EUR
Platine TD126 MK II / TD127 Art:7832012, Platinennummer 6832012 komplett überholt. 269.- EUR
Platine TD145 MKII (nur im Austausch) überholt. Inkl. neue Elkos. 7862013   75.- EUR
Platine TD160S (TP90) ohne EA Sensor (nur im Austausch) überholt. Inkl. neue Elkos.  69.- EUR
Platine TD147/146/160E mit EA Sensor (nur im Austausch) überholt. Inkl. neue Elkos. Art:7848015   79.- EUR
Platine TD160HD – Sofortreparatur, komplett überholt. 119.- EUR
Platine TD280 MKII/III/IV, TD318 MKIII 7643313 (nur im Austausch) überholt. Inkl. neue Elkos. 119.- EUR
Platine TD290/ 295 MKII, 947273010 33/45/78 (nur im Austausch) überholt. Inkl. neue Elkos. 159.- EUR
Platine TD316/ TD321/ Concrete 6646056 (nur im Austausch) überholt. Inkl. neue Elkos.  105.- EUR
Platine TD318/ 320 6646016A (nur im Austausch) überholt. Inkl. neue Elkos.  119.- EUR
Platine TD318/ 320 MKII  6646056 (identisch mit 6643013) (nur im Austausch) überholt. Inkl. neue Elkos.  119.- EUR
Platine TD320 MKIII/TD290 (nur im Austausch) überholt. Inkl. neue Elkos. 119.- EUR
Platine TD520/521 7520001 (nur noch Reparatur/Erneuerung möglich- kein Austausch)  269.- EUR
Platine TD2001/ 3001/ BC/ Ambiance/ 280MK4 (nur im Austausch) 6643313 überholt. Inkl. neue Elkos. 119.- EUR
Platine TPN4005 in TD350 (nur im eingebauten Zustand anliefern) Sofortreparatur, komplett überholt. 185.- EUR
Platine TPN4005 von PS800 Version 2x12VAC mit Diodenstecker  (nur im Austausch) komplett überholt. 193.- EUR

Wir reparieren keine Platinen des TD535 mehr, da es hierzu keinerlei Schaltunterlagen gibt!
Platinen vom TD520/521 können nicht mehr ausgetauscht werden. Es ist nur noch eine Sofortreparatur möglich.
